コンソールボックスのバラし方

▼ コンソールボックスのバラし方

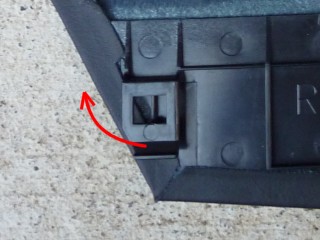

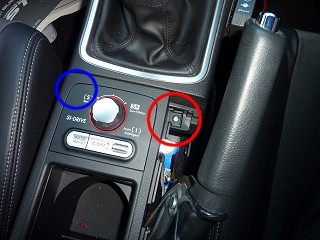

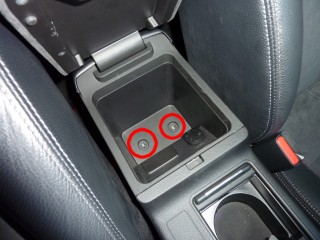

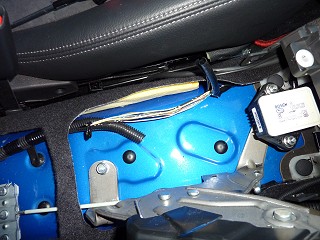

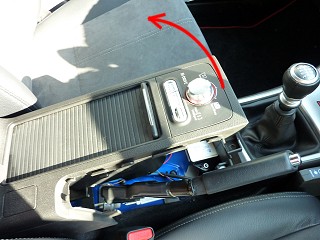

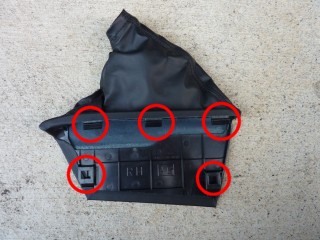

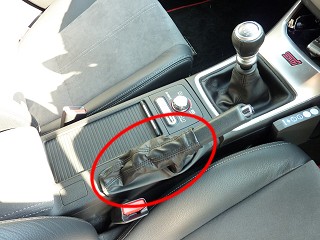

↑ 最初にサイドブレーキレバーのブーツを外します。 このブーツは 「 爪 」 で引っかけて固定しているだけなので、工具は不要で手で外れます。 ↓ 「 爪 」 の位置は、こちらの写真を参考にして下さい。 　 ↑ ○ 部分に爪があります。上側はブーツ側に爪があり、下側はコンソールボックス側に爪があります。　 下側の爪がハマる部分 （ 写真：右 ） をめくるようにして爪を外し、次に上側の爪を外して行きます。 爪が外れたら全体的に上方向に引き抜くようにしてブーツを抜き取ります。 　 ↑ ボックス内の底部分にネジが２本とまってます。このネジを外します。（ 写真：左 ） サイドブレーキレバーの左側にネジが止まっているので （ 写真：右の ○ 部分 ）、これを外します。 ○ 部分の内側にクリップがとまっていますので、上方向に引っ張って外します。 　 ↑ クリップを外したら、そのまま持ち上げるとコンソールボックスが外れます。 コンソール内側の最後部に ＤＣＣＤ スイッチ配線のコネクターがあります。 このコネクターを抜くと完全にコンソールボックスが外れます 　 記事掲載日　：　2010/11/07
