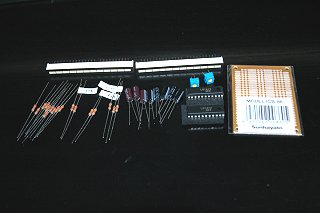

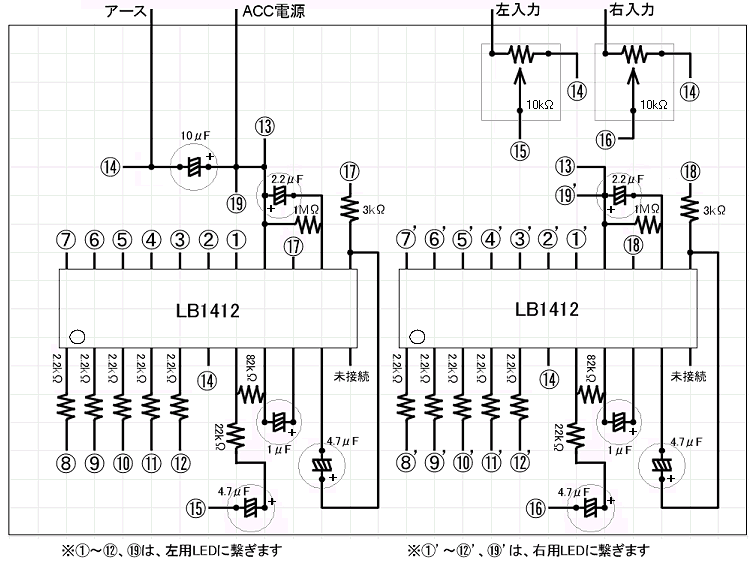

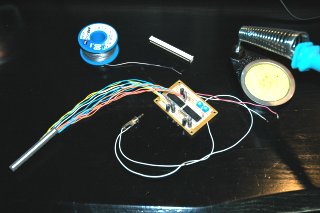

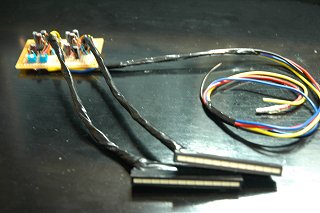

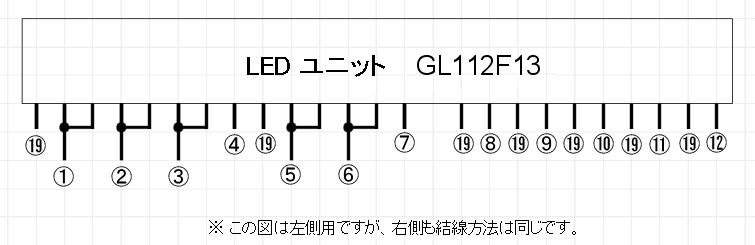

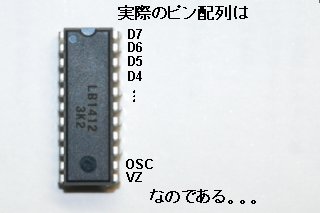

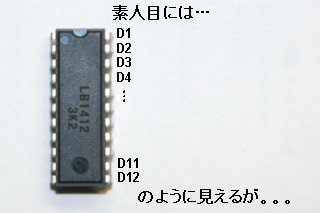

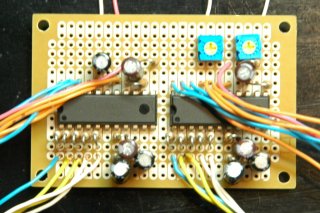

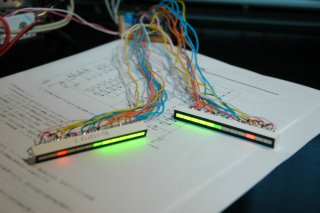

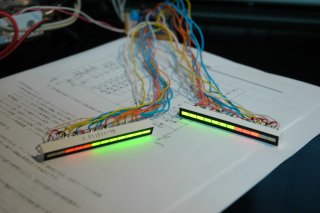

▲ ガンガン行くぜ！ＧＤＢ／ＧＤ型チューニング　2nd　メニューへ 　 　 電子工作でちょっとレトロなオーディオレベルメーターを作っちゃおう！ 　 　▼ ちょっとレトロなオーディオレベルメーター 　 　最近いろいろとネットで調べ事をしていて、なにげに目に止まったのが 　　http://www1.odn.ne.jp/~aal22410/pdf/PDF901.pdf 　　↑ これ　(^^ゞ　　ＩＣ チップ（？） の仕様書です。 　 　電子工作は得意じゃないけど （ まあ、判らないから調べてたんだけど　(^^ゞ　）、この ＩＣ チップを使えば 　ちょっと懐かしい 「 オーディオ用の ＬＥＤ レベルメーター 」 が作れると言う事がなんとなく判ります。 　 　最近は ＥＬ ディスプレーとかが主流だし、ＬＥＤ がチカチカ光ってレベル表示するのなんて今どき見なく 　なっちゃったけど、私のようなオジサンは ＬＥＤ のほうが見やすいってゆーか、親しみがわくんですよね。(笑) 　 　この資料を最後までみると、なんと親切にも回路図の例が載っているじゃないですか！ 　この回路図のように作れば、電子工作のスキルの無い私にも ＬＥＤ レベルメーターが作れるってワケですね。 　それも ピークホールド機能付きですから、結構本格的 です！ 　 　だけど正直言うと電子工作なんて、子供の頃に教材のキットとかを作ったのが最後。。。　(^^ゞポリポリ 　抵抗とかコンデンサーとか何となく知ってるけど、せいぜいその程度です。 　それでもひとつ頑張ってみようと思い、図面を片手に必要なパーツをとりあえず買い集めてみました。 　 　　 　 　↑ 入手したパーツがこれ。　一応リストアップしますと ↓ こんな感じ。　 　 　　【 IC 】 LB1412　x 2個 ※ 秋葉原の千石電商と言うお店で１個 \250 ぐらい 　 　 　 　　【 ＬＥＤ 】 GL112F13　x 2個 ※ 作業性等を考え、12個一体タイプにしてみました 　 　 　　秋葉原の鈴商と言うお店で１個 \200 ぐらいでした 　 　 　 　　【 抵抗 】 2.2kΩ　x 10本 ※ 1/4W カーボン抵抗 　 1MΩ　x 2本 　　抵抗っていろいろあるんですね。。。(^^ゞ 　 3kΩ　x 2本 　　どれを選んでよいかよく判らなかったのですが、 　 82kΩ　x 2本 　　なんとなく見慣れたこのタイプにしてみました 　 22kΩ　x 2本 　　１本 \5 ぐらいからで、100本まとめて買うと \100 〜 \280 　 　 　 　　【 半固定抵抗 】 10kΩ　x 2個 ※ 秋葉原マルツパーツ館で 型番 GF063PB-103 を買いました 　 　 　　１個 \100 ぐらいです 　 　 　 　　【 電解コンデンサー 】 1μF　x 2個 ※ １個 \40 〜 \90 ぐらい 　 2.2μF　x 2個 　 　 4.7μF　x 4個 　 　 10μF　x 2個 　 　 　 　 　　【 ユニバーサル基板 】 ICB-86　x 1枚 ※ 特に基板の型番にこだわる必要はありません 　 　 　　秋葉原マルツパーツ館で １枚 \100 ぐらいでした 　 　 　 　　【 リード線 】 少々 　 　 　全部買っても \2,000- しませんね (^^ゞ　　通販でも入手可能です。 　 　 　■ 組み立て作業 　 　　 　 　　パーツを入手出来たので、あとは図面に基づいて組み付けて行けば良いんだけど、ここであることに 　　ふと気が付きました。。。(^^;; ヒヤアセ 　 　　　 　 　　回路図では 上の写真（ 左 ） のような感じで画かれていますが、仕様書の １ページ目のピン配置図を見ると 　　実際は違っている事に気が付いたのです。　上の写真（ 右 ） が正しい配置。 　 　　電子関連の知識がある人にとっては常識なんだと思いますが、私のような素人には巧妙なトラップですね(笑) 　 　　そこで、組み間違えしないように、実際の配置をもとに図面を描き直してみました。（＾＾ゞ 　　（ 配置が判りやすいよう、部品のシルエットも入れてあります。 ） 　 　　 　 　　 　 　　 　 　　↑ 実際の基板はこんな感じ。（＾＾ゞ 　　 　 　　※ 回路図について 　 　　　 　 　　　↑ この部分はオリジナルの回路図と違います。 　　　　　オリジナルでは 2.2μF のコンデンサーと 1MΩ の抵抗が無い状態です。 　 　　　　　一度、オリジナル回路図と同じように組み立てたところ、何故か右側だけピークホールドが消えない 　　　　　症状になってしまい、組み間違えた箇所が無いかどうか調べてみたんですが原因不明… 　 　　　　　そこで左右の回路の違っている部分を同じにしてみたところ、ちゃんと動作するようになりました。(^^ゞ 　　　　　良く判らないけど結果オーライって事で、このようにしました。（笑） 　 　 　　　 　 　　↑ 動作テストです。　ちゃんとピークホールドしてる！！ （ 写真：右 ） 　　　　この時、半固定抵抗を回して左右のバランスを調整しておきます。 　 　　　 　 　　↑ 配線は結束テープ （ エーモン工業製 品番 1775 ） でまとめるとスッキリします （ 写真：左 ） 　　　　本体部分はテープで絶縁した後にスポンジテープ （ エーモン工業製 品番 2183 ） を使ってしっかり 　　　　ガードしてやると良いでしょう。（ 写真：右 ） 　 　　 　 　　↑ 取り付け完了♪ 　 　　　　配線はＡＣＣ電源、アース、左右のスピーカー線の３箇所です。 　　　　全てオーディオユニットの裏側から分岐して結線です〜　 　　　　本体は内装の内側に隠しました。（＾＾ゞ　（ 近くの純正ハーネスにタイラップで固定 ） 　　　　ＬＥＤ 部分のみ表に出して、モニターの下部に両面テープで固定してみました。 　　　　結構違和感なく、綺麗にまとまったと思います　(^-^)ｖ 　 　 　 　　【 おまけ 】 　 　　　　実際の動きをムービーで見たい方は、ここをクリック！　（ 1.27MByte ） 　 　 　　　　※ ムービーの再生には Windows Media Player が必要です 　 　　　　※ ファイルサイズが大きいため、右クリックで保存してから再生するのがお奨めです 　 　　　　※ ムービーは、著作権問題等を考慮してサウンドを消してあります。 　 　 　 　■ パーツ購入したお店など 　 　　　電子部品　：　マルツパーツ館 、 千石電商 、 電子部品・鈴商 など 　 　■ ご注意！ 　 　　　筆者は、電子工作の知識はあまりありません。m(_ _)m 　　　昔、中学の技術家庭科の時間に習った程度です(笑)　← 今はこんな科目は無い？ 　　　この記事に関しては、ご質問を受けてもお答え出来る事は非常に少ないと思います。 　　　また、「 とりあえず組み立てたら動いた 」 と言うレベルのお話であり、各部品の適正や耐久度などは 　　　一切考えておりません。　あらかじめご理解ご容赦下さい。m(_ _)m 　 　※ 記事掲載日　：　2006.05/12 　 　 　 　IMPREZA-NET（インプレッサ ネット）
