| ▼ ＷＲＣａｒ ヘッドライト |
 |

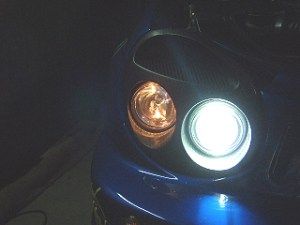

ワシのＧＤ型には、ＢＥＬＬＯＦ 製の ＨＩＤ を組み込んだので、下の写真のように
ヘッドライトと、ポジションランプとの色が差が大きくなってしまった (;^_^A アセアセ
そこで、今回は、このポジションランプを、ＨＩＤ に合わせて白く光るように改造だ。
|
 |
 |

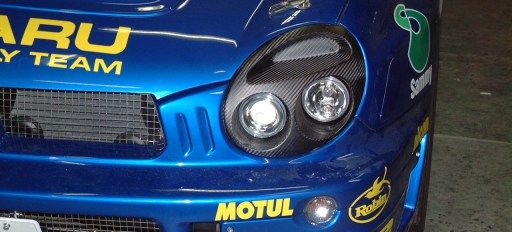

| このように黄色いポジションを → |

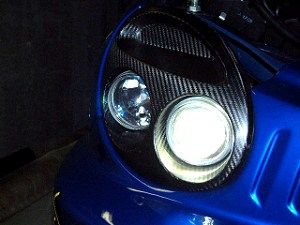

こんなふうに、ヘッドライトの色と同じに！ |
| |
 |

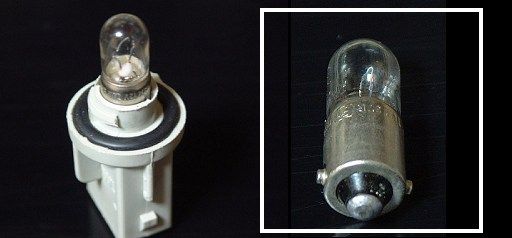

↑ ＷＲＣａｒ ヘッドライトに使われている Ｈｅｌｌａ 用のポジション球
普通のライトだったら、市販のホワイトバルブを買って入換えれば良いのだが、
Ｈｅｌｌａ のレンズユニット用のバルブは特殊なモノだ。
上の写真のようにスリムな形状のバルブで、この形状用のホワイトバルブは
売ってないのだ。
|
 |

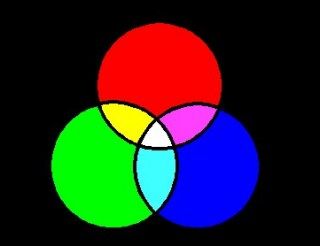

＜ 光の三原色 ＞
昔、学校で習ったと思うが、光には基本色として
赤・緑・青の三原色があり、この３色を混ぜると
白色になる。
バルブの色が黄色いワケだから、
青色を加えてやる事により、白く光るようになる。
つまり、Ｈｅｌｌａ 用バルブを青く着色すれば良い。
|
 |
さて、青く着色するには、耐熱の電球用塗料を
使って着色する。
しかし、、、
電球用の塗料と思って塗った塗料が
どうも普通の塗料だったようで・・・(^^ゞ

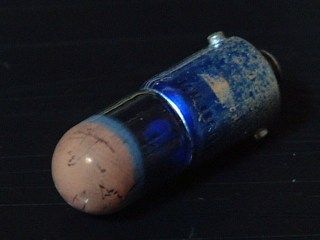

左の写真のように、光らせたら熱で焼けて
塗料が焦げてしまった。。。(苦笑)
|
| |
| ▼ ＬＥＤバルブ化 |
 |

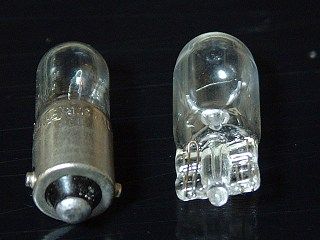

← 左 ： Ｈｅｌｌａ用 右 ： 一般的なウェッジ球
塗料を間違えて失敗したので、
塗料を買い直して塗れば良いワケだが、
同じ事を２度やっても面白くないので
なんとかバルブ交換で色を変えてみようと思う。
(;^_^A アセアセ
Ｈｅｌｌａ 用のスリムなバルブに似た大きさだと
ウェッジ球がちょうど良さそうだ。 |
 |

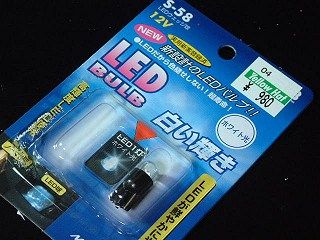

せっかくだから、最近流行りのＬＥＤバルブを
付けてみようと思う！
ＬＥＤバルブは、寿命が非常に長く、
事実上、球切れは無いと言われているほどだ。
これなら、球切れの心配もないので
少々無理矢理つけてもＯＫだろう！(笑) |
| ▼ 工作開始〜♪ |
 |

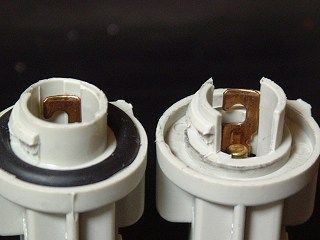

← 左 ： 加工前のソケット 右 ： 加工後
防水用の 「 Ｏリング 」 を抜いて、
ソケット内の端子を加工しやすいように
ソケット外周に切り込みを入れる。
なお、切り込みはソケット固定用の
爪を残すように切り込む。
|
 |

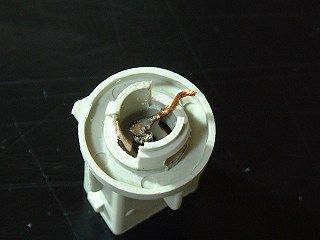

ソケットのセンターにある端子に
ハンダを使ってリード線を付けてやる。
|
 |
センターに付けたリード線を
ＬＥＤバルブの接点にハンダ付け。
|
 |
反対側は、側面端子に直接ＬＥＤバルブの
接点をハンダ付け。
これでＬＥＤバルブに電気が流れるように
なったので、点灯可能となる！
最初に外した Ｏリングを戻して点灯テストだ。
★ ＬＥＤバルブには、＋ と − の向きがある。
接続する際は、＋−の向きに気を付けて
接続しよう。（ 間違えてもショートはしない ）
点灯しない場合は、＋−の向きを逆にします。 |
 |

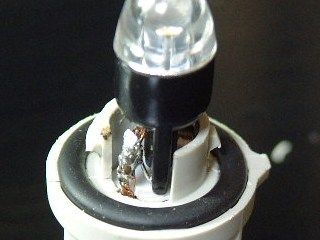

ちゃんと点灯することを確認したら、
バルブがガタつかないように

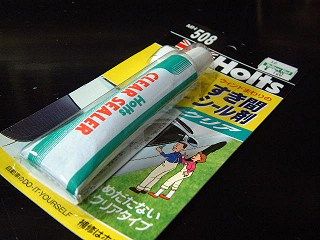

シリコンコーキング剤で固定する。 |
 |

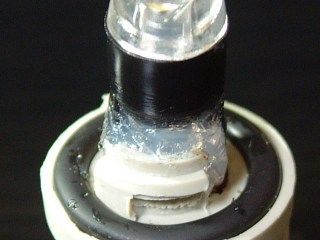

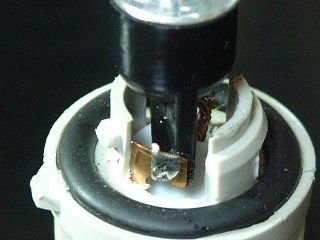

こんな感じにバルブを固定してやる。 |
 |

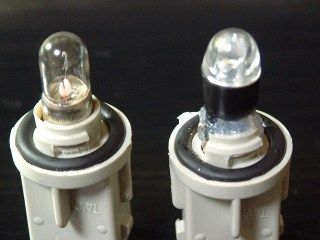

← 左 ： 加工前 右 ： ＬＥＤバルブ化加工後
|
| |

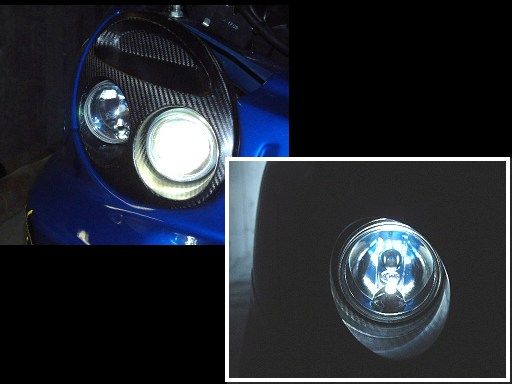

| ▼ 装着して完成 |
 |
少々、青白くなった気がするが(笑)、まあ、ＯＫって事にしよう (;^_^A アセアセ
もともと ＨＩＤ とＬＥＤ とでは、光の質が違うので完全に同じ感じにならないしね。
今回の工作は、塗装の失敗が発端となり、まさに 「 トライ＆エラー 」 と言うか、
失敗が新たなチャレンジに結びついた。
題材が Ｈｅｌｌａ 用のバルブだったので、あまり一般的な事例ではなかったけれど、
専用パーツが無ければないなりに、 「 工作すればなんとかなる！ 」 と言う
良いお手本（？）になったと思う。(^^ゞポリポリ
|
| |
| ▼ 追記記事 2002/12/10 |
 |
ＬＥＤ ランプは、真正面から見ないと暗いと言う
性質があります。(^^ゞ
上記の方法で ＬＥＤ ランプを移植すると、
ＬＥＤ が下側から上に向いて入るため、
クルマの正面から見ると ＬＥＤ を横から見る形と
なってしまいます。（ これだと暗く見える ）
まあ、レンズユニット内は反射するから
ある程度 ＬＥＤ を正面から見ている状態に
近づくので、さほど深刻な問題ではないけれど、

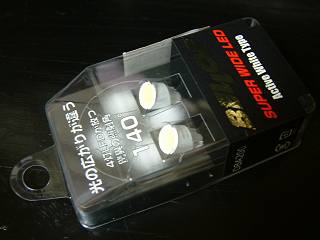

広い角度に対応する ＬＥＤ を購入してみて
それに交換してみました。 |
 |

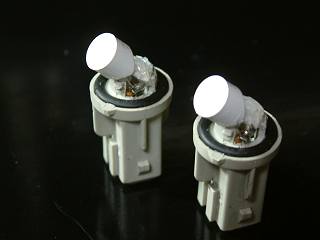

より効果を高めるために、ＬＥＤ をななめに
付けました。
装着すると、ほぼ正面を向くようになります。
・・・・ん？ ってゆーことは、、、
ななめに取付ければ、これを使わなくても、
普通の ＬＥＤ でも良いって事かな・・・ (苦笑)
|
 |

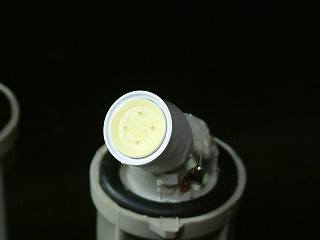

写真では判りにくいですが、平たい部分が
４分割されていて、４つ分の明るさがあるようです。
|
| |
